BS 6724 铠装电力电缆, 600/1000V
三芯600/1000 V，实心铝导体
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

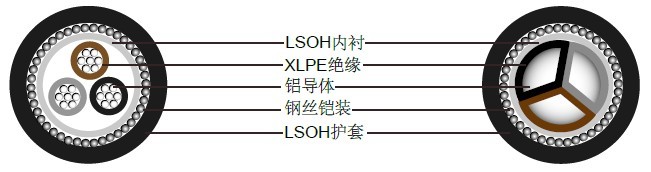

结构
导体 |
实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
绝缘 |
XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
色彩编码 |
1芯: 棕色 |
|
2芯: 棕色或蓝色 |
|
3芯: 棕色, 黑色, 灰色 |
|
4芯: 蓝色, 棕色, 黑色, 灰色 |
|
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
|
5芯以上: 白色线芯加黑色数字标识 |
内衬 |
LSOH (低烟无卤) |
铠装 |
单芯: AWA (铝丝铠装) |
|
多芯: SWA (钢丝铠装) |
外护套 |
LSOH (低烟无卤) |
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268
三芯600/1000 V，实心铝导体
标称导体 |
标称 |
标称 |
标称铝丝 |
标称 |
标称外径 |
标称重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x16 |
0.7 |
0.8 |
1.25 |
1.6 |
20.3 |
760 |
3x25 |
0.9 |
1 |
1.6 |
1.7 |
22.5 |
1020 |
3x25* |
0.9 |
1 |
1.6 |
1.7 |
24.9 |
1020 |
3x35 |
0.9 |
1 |
1.6 |
1.8 |
24.4 |
1200 |
3x35* |
0.9 |
1 |
1.6 |
1.8 |
27.3 |
1200 |
3x50* |
1.0 |
1 |
1.6 |
1.8 |
26.8 |
1380 |
3x70* |
1.1 |
1 |
1.6 |
1.9 |
30.2 |
1750 |
3x95* |
1.1 |
1.2 |
2.0 |
2.1 |
34.8 |
2420 |
3x120* |
1.2 |
1.2 |
2.0 |
2.2 |
37.8 |
2820 |
3x150* |
1.4 |
1.4 |
2.5 |
2.3 |
42.7 |
3660 |
3x185* |
1.6 |
1.4 |
2.5 |
2.4 |
46.7 |
4350 |
3x240* |
1.7 |
1.4 |
2.5 |
2.6 |
51.5 |
5220 |
3x300* |
1.8 |
1.6 |
2.5 |
2.7 |
56.2 |
6200 |
