BS 6724 铠装电力电缆, 1900/3300V
单芯1900/3300 V实心铝导体电缆
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

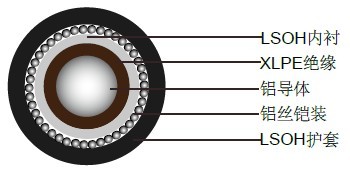

结构
导体 |
实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
绝缘 |
XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
色彩编码 |
1芯: 棕色 |
|
2芯: 棕色或蓝色 |
|
3芯: 棕色, 黑色, 灰色 |
|
4芯: 蓝色, 棕色, 黑色, 灰色 |
|
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
|
5芯以上: 白色线芯加黑色数字标识 |
内衬 |
LSOH (低烟无卤) |
铠装 |
单芯: AWA (铝丝铠装) |
|
多芯: SWA (钢丝铠装) |
外护套 |
LSOH (低烟无卤) |
技术参数
额定电压 1900/3300V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268
单芯1900/3300 V实心铝导体电缆
标称导体 |
标称 |
标称 |
标称铝丝 |
标称 |
标称外径 |
标称重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
2 |
0.8 |
1.25 |
1.6 |
19.4 |
600 |
1x70 |
2 |
0.8 |
1.25 |
1.6 |
20.9 |
710 |
1x95 |
2 |
0.8 |
1.25 |
1.6 |
22.5 |
810 |
1x120 |
2 |
1 |
1.6 |
1.7 |
25.2 |
1065 |
1x150 |
2 |
1 |
1.6 |
1.7 |
26.5 |
1210 |
1x185 |
2 |
1 |
1.6 |
1.8 |
28.3 |
1390 |
1x240 |
2 |
1 |
1.6 |
1.8 |
30.5 |
1630 |
1x300 |
2 |
1 |
1.6 |
1.9 |
32.8 |
1900 |
