BS 6724 铠装电力电缆, 600/1000V
四芯600/1000 V，实心铝导体
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

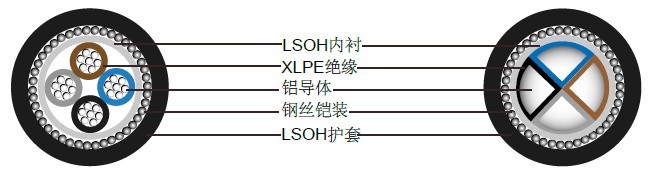

结构
导体 |
实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
绝缘 |
XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
色彩编码 |
1芯: 棕色 |
|
2芯: 棕色或蓝色 |
|
3芯: 棕色, 黑色, 灰色 |
|
4芯: 蓝色, 棕色, 黑色, 灰色 |
|
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
|
5芯以上: 白色线芯加黑色数字标识 |
内衬 |
LSOH (低烟无卤) |
铠装 |
单芯: AWA (铝丝铠装) |
|
多芯: SWA (钢丝铠装) |
外护套 |
LSOH (低烟无卤) |
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268
四芯600/1000 V，实心铝导体
标称导体 |
标称 |
标称 |
标称铝丝 |
标称 |
标称外径 |
标称重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/km |
4x16 |
0.7 |
0.8 |
1.25 |
1.6 |
21.8 |
980 |
4x25 |
0.9 |
1 |
1.6 |
1.7 |
26.9 |
1220 |
4x25* |
0.9 |
1 |
1.6 |
1.7 |
24.6 |
1220 |
4x35 |
0.9 |
1 |
1.6 |
1.8 |
29.5 |
1420 |
4x35* |
0.9 |
1 |
1.6 |
1.8 |
27 |
1420 |
4x50* |
1.0 |
1 |
1.6 |
1.9 |
30 |
1770 |
4x70* |
1.1 |
1.2 |
2.0 |
2.1 |
35.3 |
2500 |
4x95* |
1.1 |
1.2 |
2.0 |
2.2 |
39 |
2980 |
4x120* |
1.2 |
1.4 |
2.5 |
2.3 |
44 |
3950 |
4x150* |
1.4 |
1.4 |
2.5 |
2.4 |
47.9 |
4600 |
4x185* |
1.6 |
1.4 |
2.5 |
2.6 |
52.7 |
5430 |
4x240* |
1.7 |
1.6 |
2.5 |
2.7 |
58.5 |
6660 |
4x300* |
1.8 |
1.6 |
2.5 |
2.9 |
63.8 |
7770 |
