BS 5467 铠装电力电缆, 600/1000V
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下
结构
导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
铠装 单芯: AWA (铝丝铠装)
多芯: SWA (钢丝铠装)
外护套 PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
电缆参数

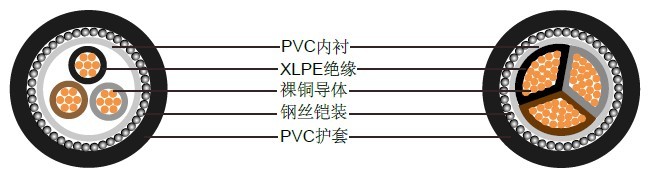

三芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装 直径 |
标称护套厚度 |
标称外径 |
标称重量 |
|
挤出型内衬 |
带状内衬 |
|||||||
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x1.5 |
7/0.53 |
0.6 |
0.8 |
0.9 |
1.3 |
12.6 |
- |
340 |
3x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
14.1 |
- |
408 |
3x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.4 |
15.3 |
- |
498 |
3x6 |
7/1.04 |
0.7 |
0.8 |
0.9 |
1.4 |
16.6 |
- |
600 |
3x10 |
7/1.35 |
0.7 |
0.8 |
1.25 |
1.5 |
19.5 |
- |
915 |
3x16 |
7/1.70 |
0.7 |
0.8 |
1.25 |
1.6 |
21.6 |
21.6 |
1130 |
3x25 |
7/2.14 |
0.9 |
1 |
1.6 |
1.7 |
26.7 |
26.3 |
1710 |
3x25* |
7/2.14 |
0.9 |
1 |
1.6 |
1.7 |
23.6 |
23.2 |
1710 |
3x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.8 |
29.4 |
29.0 |
2100 |
3x35* |
7/2.52 |
0.9 |
1 |
1.6 |
1.8 |
25.7 |
25.3 |
2100 |
3x50* |
19/1.78 |
1.0 |
1 |
1.6 |
1.8 |
28.5 |
28.1 |
2450 |
3x70* |
19/2.14 |
1.1 |
1 |
1.6 |
1.9 |
32.2 |
31.8 |
3120 |
3x95* |
19/2.52 |
1.1 |
1.2 |
2.0 |
2.1 |
37.0 |
36.2 |
4310 |
3x120* |
37/2.03 |
1.2 |
1.2 |
2.0 |
2.2 |
40.4 |
39.6 |
5160 |
3x150* |
37/2.25 |
1.4 |
1.4 |
2.5 |
2.3 |
45.5 |
44.3 |
7160 |
3x185* |
37/2.52 |
1.6 |
1.4 |
2.5 |
2.4 |
49.8 |
48.6 |
8600 |
3x240* |
61/2.25 |
1.7 |
1.4 |
2.5 |
2.6 |
55.1 |
53.9 |
10755 |
3x300* |
61/2.52 |
1.8 |
1.6 |
2.5 |
2.7 |
60.2 |
58.6 |
13080 |
3x400* |
61/2.85 |
2 |
1.6 |
2.5 |
2.9 |
66.6 |
65.0 |
15810 |

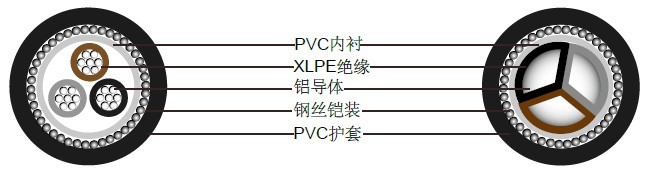

三芯600/1000 V，实心铝导体
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
铠装带 | 标称护套厚度 |
标称外径 |
标称电缆重量 |
|||
| 厚度 | 宽度 | 铝丝铠装 | 铝带 铠装 |
|||||||
| 挤出型内衬 | 带状内衬 | |||||||||
mm² |
mm |
mm |
mm |
mm | mm | mm |
mm |
mm | mm | kg/km |
| 3x16 | 0.7 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 20.3 | 20.3 | 19 | 760 |
| 3x25 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 22.5 | 22.1 | 20.1 | 1020 |
| 3x25* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 24.9 | 24.5 | 22.5 | 1020 |
| 3x35 | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 24.4 | 24.9 | 22 | 1200 |
| 3x35* | 0.9 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 27.3 | 26.9 | 24.9 | 1200 |
| 3x50* | 1.0 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 26.8 | 26.4 | 24.9 | 1380 |
| 3x70* | 1.1 | 1 | 1.6 | 1 | 3.6 | 1.9 | 30.2 | 29.8 | 28.6 | 1750 |
| 3x95* | 1.1 | 1.2 | 2.0 | 1 | 3.6 | 2.1 | 34.8 | 34.0 | 32 | 2420 |
| 3x120* | 1.2 | 1.2 | 2.0 | 1.4 | 4.8 | 2.2 | 37.8 | 37.0 | 35.8 | 2820 |
| 3x150* | 1.4 | 1.4 | 2.5 | 1.4 | 4.8 | 2.3 | 42.7 | 41.5 | 39.3 | 3660 |
| 3x185* | 1.6 | 1.4 | 2.5 | 1.4 | 4.8 | 2.4 | 46.7 | 45.5 | 43.3 | 4350 |
| 3x240* | 1.7 | 1.4 | 2.5 | 1.4 | 4.8 | 2.6 | 51.5 | 50.3 | 48.1 | 5220 |
| 3x300* | 1.8 | 1.6 | 2.5 | 1.8 | 6.4 | 2.7 | 56.2 | 54.6 | 53.2 | 6200 |
