BS 5467铠装电力电缆,1900/3300V

应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下.

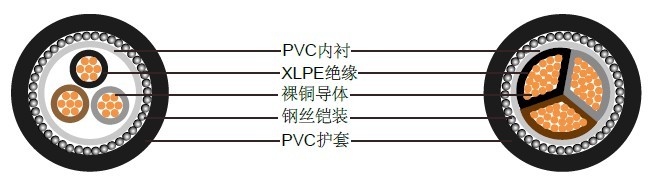

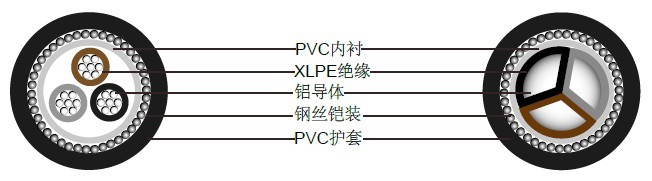

结构
导体            实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色或蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数
额定电压      1900/3300V
额定温度      0°C to +90°C
弯曲半径      1.5mm² to 16mm²: 6 x 外径
                  25mm² 以上: 8 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数
三芯1900/3300 V多股铜导体电缆

三芯1900/3300 V多股铜导体电缆

标称导体截面积

成股类型

标称绝缘厚度

标称内衬厚度

标称钢丝铠装直径

标称护套厚度

标称外径

标称重量

mm²

No./mm

mm

mm

mm

mm

mm

kg/km

3x16

7/1.70

2

1

1.6

1.8

29.3

1600

3x25

7/2.14

2

1

1.6

1.8

32.2

2060

3x35

7/2.52

2

1

1.6

1.9

34.8

2400

3x35*

7/2.52

2

1

1.6

1.9

31.1

2400

3x50*

19/1.78

2

1.2

2

2

34.7

3200

3x70*

19/2.14

2

1.2

2

2.1

38

3800

3x95*

19/2.52

2

1.2

2

2.2

41.4

4730

3x120*

37/2.03

2

1.4

2.5

2.3

45.7

6070

3x150*

37/2.25

2

1.4

2.5

2.4

48.5

7010

3x185*

37/2.52

2

1.4

2.5

2.5

51.9

8270

3x240*

61/2.25

2

1.6

2.5

2.6

56.9

10310

3x300*

61/2.52

2

1.6

2.5

2.7

61.2

12300

3x400*

61/2.85

2

1.6

2.5

2.9

66.6

14500

* 扇形多股导体（2类）

三芯1900/3300 V实心铝导体电缆

三芯1900/3300 V实心铝导体电缆

标称导体截面积

标称绝缘厚度

标称内衬厚度

标称钢丝铠装直径

标称护套厚度

标称外径

标称重量

mm²

mm

mm

mm

mm

mm

kg/km

3x16

2

1

1.6

1.8

27.9

1540

3x25

2

1

1.6

1.8

30.4

1780

3x35

2

1

1.6

1.9

32.7

2040

3x35*

2

1

1.6

1.9

29.7

2040

3x50*

2

1.2

2

2

33

2760

3x70*

2

1.2

2

2.1

36

3210

3x95*

2

1.2

2

2.2

39.1

3625

3x120*

2

1.4

2.5

2.3

43.1

4820

3x150*

2

1.4

2.5

2.4

45.6

5410

3x185*

2

1.4

2.5

2.5

48.7

6070

3x240*

2

1.6

2.5

2.6

53.2

7150

3x300*

2

1.6

2.5

2.7

57.2

8120

*实心扇状导体（1类）
