BS 5467 铠装电力电缆, 600/1000V
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下
结构
导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
铠装 单芯: AWA (铝丝铠装)
多芯: SWA (钢丝铠装)
外护套 PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
电缆参数

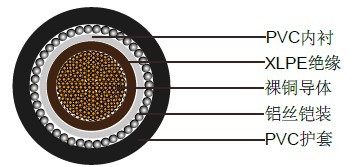

单芯600/1000 V，多股圆形铜导体
标称导体 |
成股类型 |
标称绝缘 |
标称内衬 |
标称铝丝 |
标称护套 |
标称外径 |
标称重量 |
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
19/1.78 |
1.0 |
0.8 |
0.9 |
1.5 |
17.5 |
800 |
1x70 |
19/2.14 |
1.1 |
0.8 |
1.25 |
1.5 |
20.2 |
990 |
1x95 |
19/2.52 |
1.1 |
0.8 |
1.25 |
1.6 |
22.3 |
1280 |
1x120 |
37/2.03 |
1.2 |
0.8 |
1.25 |
1.6 |
24.2 |
1550 |
1x150 |
37/2.25 |
1.4 |
1 |
1.6 |
1.7 |
27.4 |
1900 |
1x185 |
37/2.52 |
1.6 |
1 |
1.6 |
1.8 |
30.0 |
2320 |
1x240 |
61/2.25 |
1.7 |
1 |
1.6 |
1.8 |
32.8 |
2930 |
1x300 |
61/2.52 |
1.8 |
1 |
1.6 |
1.9 |
35.6 |
3580 |
1x400 |
61/2.85 |
2.0 |
1.2 |
2.0 |
2.0 |
40.5 |
4600 |
1x500 |
61/3.20 |
2.2 |
1.2 |
2.0 |
2.1 |
44.2 |
5680 |
1x630 |
127/2.52 |
2.4 |
1.2 |
2.0 |
2.2 |
48.8 |
7160 |
1x800 |
127/2.85 |
2.6 |
1.4 |
2.5 |
2.4 |
55.4 |
9315 |
1x1000 |
127/3.20 |
2.8 |
1.4 |
2.5 |
2.5 |
60.6 |
11490 |

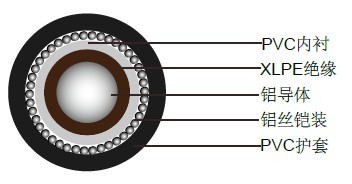

单芯600/1000 V，实心铝导体
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
铠装带 | 标称护套厚度 |
标称外径 |
标称电缆重量 |
||
| 厚度 | 宽度 | 铝丝 铠装 |
铝带 铠装 |
||||||
mm² |
mm |
mm |
mm |
mm | mm | mm |
mm |
mm | kg/km |
| 1x50 | 1.0 | 0.8 | 0.9 | 0.6 | 2.4 | 1.5 | 16.3 | 15.7 | 460 |
| 1x70 | 1.1 | 0.8 | 1.25 | 0.6 | 2.4 | 1.5 | 18.7 | 17.4 | 560 |
| 1x95 | 1.1 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 20.6 | 19.3 | 690 |
| 1x120 | 1.2 | 0.8 | 1.25 | 0.6 | 2.4 | 1.6 | 22.1 | 20.8 | 800 |
| 1x150 | 1.4 | 1 | 1.6 | 0.6 | 2.4 | 1.7 | 25.2 | 23.2 | 970 |
| 1x185 | 1.6 | 1 | 1.6 | 0.6 | 2.4 | 1.8 | 27.4 | 25.4 | 1150 |
| 1x240 | 1.7 | 1 | 1.6 | 1 | 3.6 | 1.8 | 29.9 | 28.7 | 1380 |
| 1x300 | 1.8 | 1 | 1.6 | 1 | 3.6 | 1.9 | 32.4 | 31.2 | 1640 |
