BS 5467 EMMU133铅护套铠装电力电缆,600/1000V
应用
这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中，防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

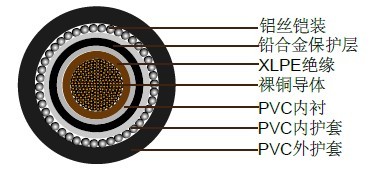

结构
导体 多股铜导体, 遵循BS 6360/IEC 60228，2类.
绝缘 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
保护层 LC (L铅合金 'E')护套
内护套 PVC (聚氯乙烯)
铠装 单芯: AWA (铝丝铠装)
多芯: SWA (钢丝铠装)
外护套 PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 12 x 外径
防火 IEC60332第一部分, BS4066第一部分
电缆参数
单芯600/1000 V铅护套电缆
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称铅护套厚度 |
标称内护套厚度 |
标称铝丝铠装厚度 |
标称外护套厚度 |
标称外径 |
标称重量 |
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
19/1.78 |
1 |
1.2 |
0.8 |
1.37 |
1.5 |
20 |
1285 |
1x70 |
19/2.14 |
1.1 |
1.2 |
0.8 |
1.37 |
1.5 |
22 |
1605 |
1x95 |
19/2.52 |
1.1 |
1.2 |
0.8 |
1.37 |
1.6 |
24 |
1965 |
1x120 |
37/2.03 |
1.2 |
1.3 |
0.8 |
1.37 |
1.6 |
25.5 |
2365 |
1x150 |
37/2.25 |
1.4 |
1.3 |
1 |
1.37 |
1.7 |
28 |
2800 |
1x185 |
37/2.52 |
1.6 |
1.4 |
1 |
1.72 |
1.8 |
31 |
3490 |
1x240 |
61/2.25 |
1.7 |
1.5 |
1 |
1.72 |
1.8 |
34 |
4300 |
1x300 |
61/2.52 |
1.8 |
1.6 |
1 |
1.72 |
1.9 |
37 |
5203 |
1x400 |
61/2.85 |
2 |
1.7 |
1.2 |
2.14 |
2 |
42 |
6615 |
