BS 5467 EMMU133铅护套铠装电力电缆,600/1000V
应用
这些电力电缆和控制电缆用于在低电压安装系统的电力供应 在工业中很适用于地下应用, 也可用于具有烃类和机械保护潮湿环境中，防止溶剂的渗透和腐蚀. 铅护套可以加强芳香族碳氢化合物的侵蚀

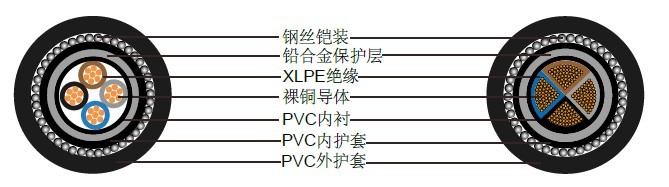

结构
导体 多股铜导体, 遵循BS 6360/IEC 60228，2类.
绝缘 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
保护层 LC (L铅合金 'E')护套
内护套 PVC (聚氯乙烯)
铠装 单芯: AWA (铝丝铠装)
多芯: SWA (钢丝铠装)
外护套 PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 12 x 外径
防火 IEC60332第一部分, BS4066第一部分
电缆参数
四芯600/1000 V铅护套电缆
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称铅护套厚度 |
标称内护套厚度 |
标称钢丝铠装直径 |
标称外护套厚度 |
标称外径 |
标称 重量 |
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
4x1.5 |
7/0.53 |
0.7 |
1.2 |
0.8 |
1.25 |
1.4 |
19 |
1140 |
4x2.5 |
7/0.67 |
0.7 |
1.2 |
0.8 |
1.25 |
1.4 |
20 |
1270 |
4x4 |
7/0.85 |
0.7 |
1.2 |
0.8 |
1.25 |
1.4 |
21.5 |
1455 |
4x6 |
7/1.04 |
0.7 |
1.2 |
0.8 |
1.25 |
1.5 |
22.5 |
1650 |
4x10 |
7/1.35 |
0.7 |
1.2 |
0.8 |
1.6 |
1.5 |
25 |
2130 |
4x16 |
7/1.70 |
0.7 |
1.2 |
0.8 |
1.6 |
1.6 |
28 |
2640 |
4x25 |
7/2.14 |
0.9 |
1.3 |
1 |
1.6 |
1.7 |
33 |
3635 |
4x35 |
7/2.52 |
0.9 |
1.5 |
1 |
2 |
1.8 |
36.5 |
4535 |
4x50* |
19/1.78 |
1.0 |
1.4 |
1 |
2 |
1.9 |
38 |
5000 |
4x70* |
19/2.14 |
1.1 |
1.6 |
1.2 |
2 |
2.1 |
42 |
6455 |
4x95* |
19/2.52 |
1.1 |
1.7 |
1.2 |
2.5 |
2.2 |
47.5 |
8535 |
4x120* |
37/2.03 |
1.2 |
1.8 |
1.4 |
2.5 |
2.3 |
52 |
10155 |
4x150* |
37/2.25 |
1.4 |
1.9 |
1.4 |
3.15 |
2.4 |
58.5 |
12735 |
4x185* |
37/2.52 |
1.6 |
2.1 |
1.4 |
3.15 |
2.6 |
63.5 |
15344 |
4x240* |
61/2.25 |
1.7 |
2.2 |
1.6 |
3.5 |
2.7 |
71.5 |
19382 |
4x300* |
61/2.52 |
1.8 |
2.4 |
1.6 |
4 |
2.9 |
78 |
21150 |
