BS 5467 铠装电力电缆, 600/1000V
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下

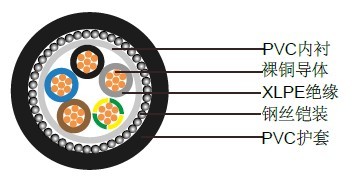

结构
导体 实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘 XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码 1芯: 棕色
2芯: 棕色或蓝色
3芯: 棕色, 黑色, 灰色
4芯: 蓝色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 白色线芯加黑色数字标识
内衬 PVC (聚氯乙烯)
铠装 单芯: AWA (铝丝铠装)
多芯: SWA (钢丝铠装)
外护套 PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
电缆参数
五芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘 厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
|
挤出型内衬 |
带状内衬 |
|||||||
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
5x1.5 |
7/0.53 |
0.6 |
0.8 |
0.9 |
1.4 |
14.3 |
- |
430 |
5x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
16.1 |
- |
545 |
5x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.5 |
17.8 |
- |
680 |
5x6 |
7/1.04 |
0.7 |
0.8 |
1.25 |
1.5 |
20 |
- |
840 |
5x10 |
7/1.35 |
0.7 |
0.8 |
1.25 |
1.6 |
22.9 |
- |
1105 |
5x16 |
7/1.70 |
0.7 |
1 |
1.6 |
1.7 |
26.6 |
26.2 |
1450 |
5x25 |
7/2.14 |
0.9 |
1 |
1.6 |
1.8 |
31.5 |
31.1 |
2245 |
5x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.9 |
34.8 |
34.4 |
2840 |
5x50 |
19/1.78 |
1.0 |
1.2 |
2 |
2 |
40.4 |
39.6 |
3895 |
5x70 |
19/2.14 |
1.1 |
1.2 |
2 |
2.2 |
46.3 |
45.5 |
5145 |
