BS5308 第二部分2类 (铠装电缆)
BS5308第二部分2类PVC绝缘+总屏蔽+铠装+PVC护套
应用
铠装电缆(第二部分2类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中. 因此此类电缆可用于室外安装，直接敷设与地下，或通过管道敷设，也可用于潮湿的环境中。

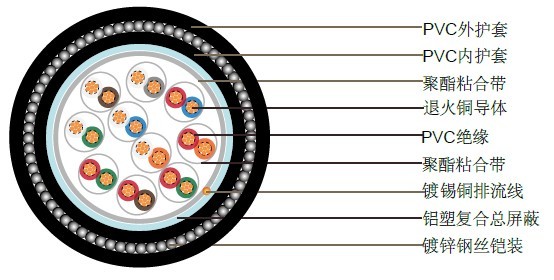

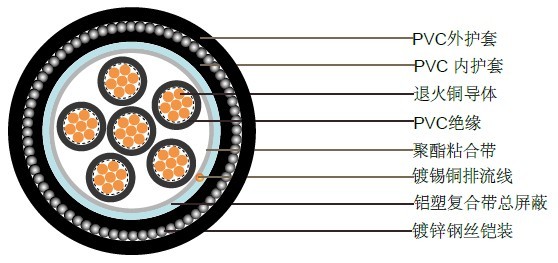

结构
导体 |
退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜 |
绝缘 |
PVC(聚氯乙烯), 遵循BS6746标准，TI1类 |
成对 |
两芯对绞，加小于100mm的隔离带 |
线对颜色 |
多芯电缆: 40芯以下黄色（带有黑色数字编码）, 41-80芯黑色（带有黄色数字编码）. |
粘合带 |
透明的聚合酯带 |
总屏蔽 |
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 内护套 | PVC(聚氯乙烯), 遵循BS6746标准，TM1类 |
| 铠装 | 镀锌钢丝铠装 |
外护套 |
PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
护套颜色 |
黑色/蓝色 |
物理性能和电气性能
工作温度: -40˚C - + 70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 6 x 外径
| 导体截面积 | mm 2 | 0.5 |
0.75 |
1.5 |
|
| 导体规格 | No. x mm | 16 x 0.2 |
24 x 0.2 |
7 x 0.53 |
|
| 最大导体电阻 | ohm/km | 39.7 |
26.5 |
12.3 |
|
| 最小绝缘电阻 | Gohm/km | 25 |
25 |
25 |
|
最大互容: |
pF/m |
250 |
250 |
250 |
|
芯与芯或芯与屏蔽之间的最大电容 |
pF/m |
400 |
400 |
400 |
|
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 |
25 |
40 |
|
| 测试电压 | 芯：芯 | V | 1000 |
1000 |
1000 |
| 芯：屏蔽 | V | 1000 |
1000 |
1000 |
|
| 最大额定电压 | V | 300/500 |
300/500 |
300/500 |
|
参数表
多芯
对数 |
导体 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
|
no./mm |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
2 |
24/0.2 |
0.75 |
0.6 |
0.8 |
7.2 |
0.9 |
1.3 |
11.2 |
280 |
3 |
24/0.2 |
0.75 |
0.6 |
0.8 |
7.2 |
0.9 |
1.3 |
11.6 |
305 |
4 |
24/0.2 |
0.75 |
0.6 |
0.8 |
7.8 |
0.9 |
1.3 |
12.4 |
335 |
6 |
24/0.2 |
0.75 |
0.6 |
0.9 |
9.4 |
0.9 |
1.4 |
14 |
400 |
10 |
24/0.2 |
0.75 |
0.6 |
1.1 |
12.2 |
0.9 |
1.5 |
17 |
565 |
20 |
24/0.2 |
0.75 |
0.6 |
1.2 |
15.6 |
1.25 |
1.6 |
21.3 |
950 |
40 |
24/0.2 |
0.75 |
0.6 |
1.3 |
20.6 |
1.6 |
1.7 |
27.4 |
1590 |
80 |
24/0.2 |
0.75 |
0.6 |
1.5 |
28.5 |
1.6 |
1.9 |
35.7 |
2450 |
2 |
7/0.53 |
1.5 |
0.6 |
0.8 |
8 |
0.9 |
1.4 |
12.6 |
330 |
3 |
7/0.53 |
1.5 |
0.6 |
0.9 |
8.2 |
0.9 |
1.4 |
12.8 |
380 |
4 |
7/0.53 |
1.5 |
0.6 |
0.9 |
9 |
0.9 |
1.4 |
13.6 |
420 |
6 |
7/0.53 |
1.5 |
0.6 |
1.1 |
11 |
0.9 |
1.4 |
15.6 |
540 |
10 |
7/0.53 |
1.5 |
0.6 |
1.2 |
14 |
1.25 |
1.6 |
19.7 |
750 |
20 |
7/0.53 |
1.5 |
0.6 |
1.3 |
17.9 |
1.6 |
1.7 |
24.5 |
1260 |
40 |
7/0.53 |
1.5 |
0.6 |
1.5 |
24 |
1.6 |
1.9 |
31 |
2140 |
80 |
7/0.53 |
1.5 |
0.6 |
1.7 |
32.9 |
2 |
2.1 |
41.1 |
3300 |
多对
对数 |
导体 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
标称 |
|
no./mm |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1 |
16/0.2 |
0.5 |
0.6 |
0.8 |
6.2 |
0.9 |
1.3 |
10.6 |
260 |
2 |
16/0.2 |
0.5 |
0.6 |
0.8 |
7.1 |
0.9 |
1.3 |
11.5 |
305 |
5 |
16/0.2 |
0.5 |
0.6 |
1.1 |
12.4 |
0.9 |
1.5 |
17.2 |
610 |
10 |
16/0.2 |
0.5 |
0.6 |
1.2 |
16.5 |
1.25 |
1.6 |
22.2 |
1060 |
15 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.2 |
1.6 |
1.7 |
25.8 |
1330 |
20 |
16/0.2 |
0.5 |
0.6 |
1.3 |
21.7 |
1.6 |
1.8 |
28.5 |
1800 |
30 |
16/0.2 |
0.5 |
0.6 |
1.5 |
26.4 |
1.6 |
1.9 |
33.4 |
1980 |
50 |
16/0.2 |
0.5 |
0.6 |
1.7 |
33.4 |
2 |
2.1 |
41.6 |
3070 |
1 |
24/0.2 |
0.75 |
0.6 |
0.8 |
6.7 |
0.9 |
1.3 |
11.1 |
305 |
2 |
24/0.2 |
0.75 |
0.6 |
0.8 |
7.7 |
0.9 |
1.4 |
12.3 |
360 |
5 |
24/0.2 |
0.75 |
0.6 |
1.2 |
13.8 |
1.25 |
1.5 |
19.3 |
820 |
10 |
24/0.2 |
0.75 |
0.6 |
1.3 |
18.4 |
1.6 |
1.7 |
25 |
1250 |
15 |
24/0.2 |
0.75 |
0.6 |
1.3 |
21.1 |
1.6 |
1.8 |
27.9 |
1600 |
20 |
24/0.2 |
0.75 |
0.6 |
1.5 |
24.4 |
1.6 |
1.8 |
31.2 |
1800 |
30 |
24/0.2 |
0.75 |
0.6 |
1.7 |
29.6 |
2 |
2 |
37.6 |
2570 |
50 |
24/0.2 |
0.75 |
0.6 |
2 |
37.4 |
2.5 |
2.3 |
47.3 |
3800 |
1 |
7/0.53 |
1.5 |
0.6 |
0.8 |
7.5 |
0.9 |
1.4 |
12.1 |
360 |
2 |
7/0.53 |
1.5 |
0.6 |
0.9 |
8.8 |
0.9 |
1.4 |
13.4 |
460 |
5 |
7/0.53 |
1.5 |
0.6 |
1.2 |
15.6 |
1.25 |
1.6 |
21.3 |
1040 |
10 |
7/0.53 |
1.5 |
0.6 |
1.3 |
20.9 |
1.6 |
1.8 |
27.7 |
1610 |
15 |
7/0.53 |
1.5 |
0.6 |
1.5 |
24.6 |
1.6 |
1.9 |
31.6 |
2060 |
20 |
7/0.53 |
1.5 |
0.6 |
1.5 |
27.8 |
1.6 |
2 |
35 |
2630 |
30 |
7/0.53 |
1.5 |
0.6 |
1.7 |
33.7 |
2 |
2.1 |
41.9 |
3460 |
50 |
7/0.53 |
1.5 |
0.6 |
2 |
43 |
2.5 |
2.4 |
52.8 |
5520 |
