Coaxial Cables

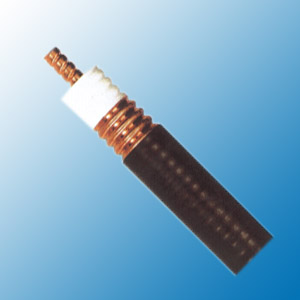

RF42(1-5/8″)

Construction

Inner conductor

Corrugated copper tube

Φ17.4 mm

Dielectric

Foam PE

Φ42.8 mm

Outer conductor

Corrugated copper

Φ46.5 mm

Sheath

PE/LSOH

Φ49.5 mm

Electrical & Mechanical Characteristics

Impedance

50±3 Ohm

Nominal capacitance

76 pF/m

Velocity of propagation

88%

Insulation resistance

>5000 Mohm.Km

Inner conductor resistance

0.82 Ohm/Km

Outer conductor resistance

0.43 Ohm/Km

Installation temperature range

-40°C - +60 °C

Operating temperature range

-55°C - +85°C

Test voltage

11 KV

Cable weight (approx.)

1340kg/km

Operating Frequency Band

1 – 2700 MHz

Screening effectiveness

>120dB

Attenuation

Frequency

Attenuation

Attenuation

Frequency

Attenuation

Attenuation

(MHz)

(dB/100m)

(dB/100ft)

(MHz)

(dB/100m)

(dB/100ft)

10 0.20 0.06 1500 3.10 0.94

100

0.67

0.2

1700

3.35

1.02

150

0.83

0.25

1800

3.47

1.06

200

0.98

0.3

1900

3.66

1.12

300

1.22

0.37

2000

3.71

1.13

450

1.53

0.47

2100

3.82

1.16

500

1.63

0.5

2200

3.93

1.2

700

1.97

0.6

2300

4.05

1.23

800

2.13

0.65

2500

4.27

1.3

900

2.28

0.69

2700

4.48

1.37

Return Loss

806-960 MHz

24.3dB

1700-2000 MHz

24.3dB
