Coaxial Cables

 ACCL300

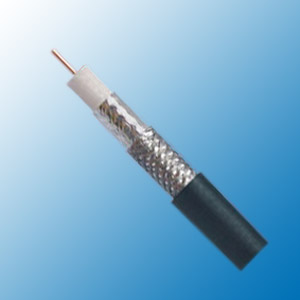

Construction

Inner conductor  Solid copper  Φ1.78 mm
Dielectric  Foam /Solid PE  Φ4.83 mm
Shield  Bonded aluminium foil  Φ4.98 mm
Outer conductor  Tinned copper braid  Φ5.72 mm
Sheath  PVC/PE  Φ7.62 mm

Electrical & Mechanical Characteristics

Impedance  50±3 Ohm
Nominal capacitance  78.8 pF/m
Velocity of propagation  85%
Insulation resistance  >5000 Mohm.Km
Outer conductor resistance  7.26 Ohm/Km
Operating temperature range  -40°C - +85 °C
Min.bending radius  38 mm

Attenuation

Frequency(MHz)  Attenuation (dB/100 m)  Max. Attenuation(dB/100ft)
30 3.5 1.1
50 4.5 1.4
150 7.9 2.4
220 9.6 2.9
450 13.8 4.2
900 19.9 6.1
1500 26 7.9
1800 28.7 8.7
2000 30.3 9.2
2500 34.2 10.4
3000 37.5 11.4
5800 54.2 16.5
